- 배관으로는 동관,강관,나일론 튜브 등을 사용할 수 있는데, 분리할 필요가 있는 경우에는
나일론 튜브를 사용하여 주십시오.
- 조작 밸브는 수동,발페달,전자 밸브 모두 사용할 수 있지만 반드시 삼방구 이상의 밸브를
사용하여 주십시오.
- 또한 공기압의 안정 및 볼 트랜스퍼 유니트 부하 능력을 설정하기 위해서도 감압 밸브는
반드시 사용하여 주십시오. |
| |
|
 배관방법 |
사양(mm) |
 |
-
대압 : 0.9MPa(9.18kgf/cm2)
- 사용 압력 범위 : 0.05 ~ 0.6MPa(0.51~6.12kgf/cm2)
- 사용 온도 범위 : -5~80˚C(단, 드레인 동결이 없는 조건)
- 사용 유체 : 에어 및 불활성 가스 (무급유) |
|
| |

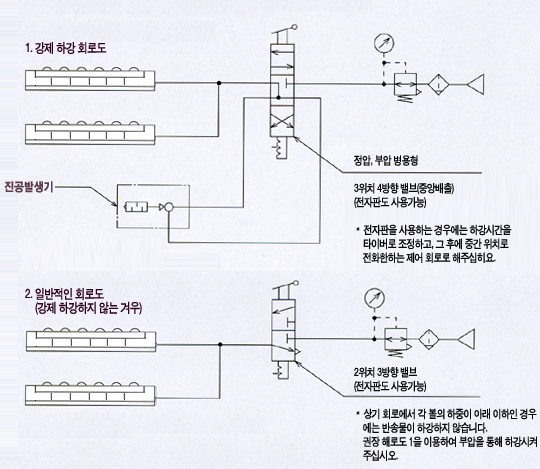

| 권장회로도 |
|
|
