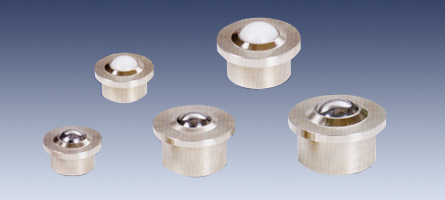

각종 중량물을 이동할 때, 적합한 프랜지형 원통 삽입 Type


- 몸체 및 트레이는 니켈도금하여 사용
 - 개별상품을 쉽게 이동 및 회전할수 있고, 운반시스템, 작업기계의 방향전환에 적합하다.
- 설치방향이 자유롭고, 삽입타입으로서 높이를 낮게 사용하고자 할때 적합하다.
- 절삭가공품이므로, 중하중에도 가능한 강도를 유지하며, 정밀하고 튼튼하다.
- 트레이를 열처리 하므로서, 중하중에도 강도를 유지한다.
- 볼을 플라스틱,스테인리스, 스틸로 만들 수 있다.

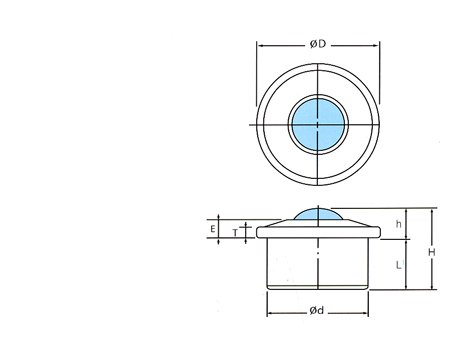

품명 볼규격

ØD

 Ød L h H T E 自重 許容荷重
MH5 3/16" 16.0 11.0 5.0 3.4 8.4 - - 0.01kg 5kg
MH6 1/4" 17.0 12.0 6.0 4.2 10.2 - - 0.014kg 7kg
MH8 5/16" 20.0 15.0 7.0 4.0 11.0 - - 0.023kg 8kg
MH10 3/8" 23.0 18.0 9.0 4.7 13.7 1.8 2.2 0.03kg 10kg
MH13 1/2" 27.0 22.0 9.0 8.5 17.5 3.2 4.5 0.04kg 30kg
MH15 5/8" 31.0 24.0 11.5 9.5 21.0 4.0 5.5 0.06kg 50kg
MH15A 5/8" 31.0 24.0 11.0 10.0 21.0 4.3 6.0 0.06kg 50kg
MH19 3/4" 39.0 30.0 16.5 9.8 26.3 4.1 5.3 0.13kg 70kg
MH19A 3/4" 39.0 30.0 16.3 10.0 26.3 4.2 5.5 0.13kg 70kg
MH22 7/8" 45.0 36.0 20.7 9.8 30.5 4.1 5.3 0.20kg 80kg
MH25 1" 50.0 39.0 18.0 16.0 34.0 5.4 8.7 0.28kg 100kg
MH30 1 3/16" 55.0 45.0 23.0 13.8 36.8 5.1 8.3 0.37kg 140kg
MH38 1 1/2" 63.0 52.0 24.0 23.0 47.0 6.0 13.0 0.80kg 200kg
MH45 1 3/4" 75.0 62.0 34.5 19.0 53.5 4.7 10.0 0.99kg 250kg
MH60 2 1/4" 117.0 100.0 48.0 29.5 77.5 5.0 13.0 3.8kg 500kg
