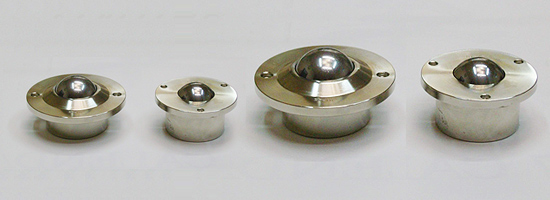

각종 중량물을 이동할때 적합한 MC형 Type

-몸체는 스틸에 니켈도금하여 사용
- 트레이를 절삭가공한 것으로, 중하중에도 강도를 유지하며, 정밀하고 튼튼하다.
- 트레이를 열처리하므로서, 중하중에도 강도를 유지한다.
- Ball은 고탄소 크롬합금강(SUJ2)을 사용.
-Ball Transfer 사용하중은 정지하중의 40%이하에서 사용가능합니다.

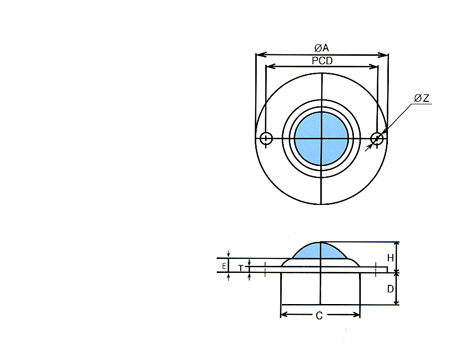

사양 (mm)

품명

볼 규격

ØA

C

D

H

ØZ

 PCD T E 自重

靜止荷重

MC5W

 3/16" 25.0 9.5 3.8 4.2 2-Ø2.2 18 1.8 3.0 0.012kg

20kg

MC6W

 1/4" 26.0 12.0 5.0 4.5 2-Ø2.2 19.0 1.8 2.6 0.015kg

30kg

MC8W

 5/16" 29.0 15.0 6.0 5.0 2-Ø2.5 20.5 1.8 2.5 0.017kg

40kg

MC10W

 3/8" 35.0 15.6 6.9 5.7 2-Ø3.0 25.0 2.0 3.2 0.025kg

50kg

MC12W

 1/2" 37.0 20.2 8.2 8.5 2-Ø3.5 27.0 3.1 4.5 0.05kg

70kg

MC13W

 1/2" 40.0 23.0 9.1 9.5 2-Ø3.5 30.0 3.1 5.1 0.07kg

90kg

MC15W

 5/8" 41.3 23.0 9.1 10.2 2-Ø3.5 30.0 3.5 6.2 0.10kg

100kg

MC16W

 5/8" 42.0 24.0 11.0 10.0 2-Ø3.5 32.0 4.0 5.5 0.10kg

120kg

MC19W

 3/4" 48.0 27.8 13.5 10.0 2-Ø4.5 38.0 3.5 5.2 0.12kg

150kg

MC21W

 7/8" 45.0 33.0 17.8 9.8 3-Ø3.5 39.0 3.6 - 0.15kg

200kg

MC21WA

 7/8" 45.0 33.0 17.8 9.8 2-Ø3.5 39.0 3.6 - 0.15kg

200kg

MC22W

 7/8" 54.5 34.0 16.4 14.0 2-Ø4.5 44.5 4.8 8.5 0.25kg

200kg

MC25W

 1" 55.5 35.0 15.2 14.6 2-Ø4.5 45.5 4.0 7.3 0.20kg

250kg
MC25WA 1" 55.5 35.0 14.8 15.0 2-Ø4.5 45.5 4.4 7.7 0.20kg 250kg

MC30W

 1 3/16" 72.0 45.0 18.7 18.0 2-Ø6.0 57.5 6.0 11.0 0.42kg

350kg

MC38W

 1 1/2 " 80.0 52.0 24.0 24.0 3-Ø6.0 65.0 7.0 14.0 0.90kg

380kg

MC45W

 1 3/4" 90.0 62.0 26.5 27.0 3-Ø6.0 75.0 7.8 15.0 1.10kg

400kg

MC60W

 2 1/4" 126.0 90.0 38.0 38.5 4-Ø8.0 105.0 12.0 23.5 4.20kg

800kg
